微電網接入系統方案優化研究

2018-01-29 10:52:23 智見能源　點擊量：評論 (0)

目前，國內并網型微電網基本上采用并網不上網的運行方式，其主要原因為微電網系統內部儲能子系統、微燃機發電子系統并網上網在項目立項、后...

目前，國內并網型微電網基本上采用并網不上網的運行方式，其主要原因為微電網系統內部儲能子系統、微燃機發電子系統并網上網在項目立項、后期驗收過程中存在較大阻力，但微電網光伏子系統并網上網實施方便且得到供電企業的大力支持。本文論述通過對某微電網主接線結構及保護配置進行優化，使微電網光伏子系統并網上網，儲能子系統、微燃機發電子系統并網不上網，實現微電網經濟效益最大化的目標。

原微電網接入方案

該并網型微電網位于上海某LPG加氣站內，集成了光-氣-儲-充-市電互補的智慧泛能微網，光伏發電系統、微燃機系統、儲能系統、電動汽車充電系統及用戶負荷均接入0.4kV公共母線。同時配置一套能量管理系統，監測、調控各子系統設備的高效協同，實現能源系統最優化。

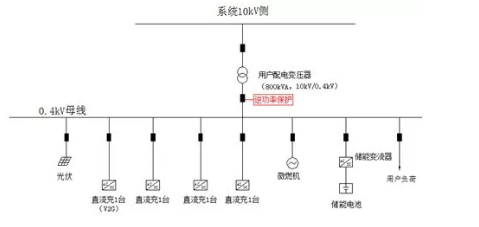

其系統接線方式如下：

系統保護配置：

微電網采用“并網不上網”接入方案，在配電變壓器0.4kV進線安裝1套逆功率保護裝置，跳閘整定時間為0秒，當檢測到功率倒送時，保護動作跳開微網中所有發電設備(包括儲能系統)，以保證所有發電設備不向電網倒送電量。

存在的問題分析

該微電網內平時用戶負荷小，由于設計初對充電樁使用率估計樂觀，實際投運初期，充電樁使用率低，導致整個微電網負荷小。為了避免向系統側倒送電量，逆功率保護動作微電網調整原運行方式。

原運行方式調整為：

白天光伏發電，微電網內部負荷無法全部消納，光伏發電子系統直接棄光，使得微電網光伏發電效益不高;

為了減少棄光效應，甚至造成儲能白天充電，晚上放電的情況，無法實現儲能子系統通過峰谷電價差套利;

整個微電網運行經濟效益不好，無法實現項目盈利預期。

微電網優化

將0.4kV單母線接線系統增加分段開關改造為單母線分段接線，I段母線僅接入光伏子系統，II段母線接入充電子系統、微燃機發電子系統、儲能子系統和用戶負荷，并在0.4kV分段開關處配置逆功率保護，使得II段母線分布式電源無法向系統電網倒送電量。

其系統接線方式如下：
