1、概述

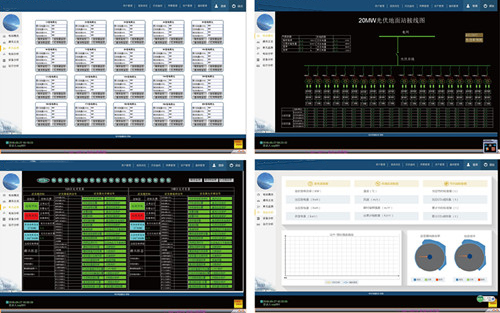

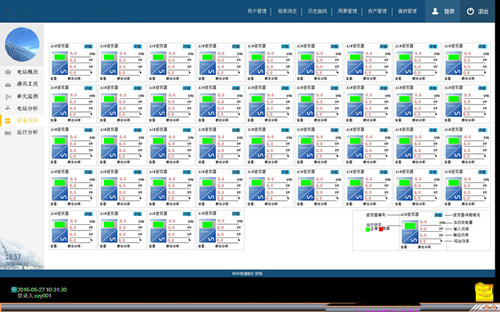

      SLM1500光伏發電監控系統實現對分布式或地面式電站的電池陣列、匯流箱、逆變器、交直流配電柜、環境監測儀、發電預測、太陽跟蹤控制系統等設備進行實時監控和控制，通過各種樣式的圖表及數據快速掌握電站的運行情況以及發電量，其友好的用戶界面、強大的分析功能、完善的故障報警確保了太陽能光伏發電系統的完全可靠和穩定運行。

2、主要功能
      SCADA數據采集與監控、光伏區監控、升壓站監控、繼電保護、測控、圖像及安全警衛監控、電能質量管理、電能計量、有功功率控制、無功電壓控制、發電功率預測、GPS對時、二次安全防護、火災報警、直流系統、電力調度轉發、電力五防系統、設備管理、遠程維護、WEB發布、手機APP實時瀏覽等。

3、技術特點
?分布式的專業SCADA組態軟件平臺，安全穩定的系統平臺
?具備強大的歷史數據和歷史事件存儲功能以及報表管理功能
?跨平臺的運行環境，支持Windows2000/Vista/XP、LINUX、UNIX
?面向對象的設計思想及模塊化的系統功能，系統功能可靈活組態
?大型數據庫包括實時庫與歷史庫，實時庫為分級數據庫，歷史庫為大型商用數據庫，支持Oracle、Sybase、SQLServer、MySQL
?良好的開放性，易于和其他系統通訊
?實現設備安全管理、設備在線安全檢測、優化一次設備管理、安排檢修計劃
?集成視頻監控功能，滿足視頻監控的需要，實現“五遙”功能
?支持WEB發布，在Internet/Intranet上可遠程訪問監控畫面、報表、報警、歷史查詢等

?支持通訊接口層網絡冗余和設備冗余，以提高通訊網絡的可靠性



應用實例：光伏電站電力監控綜合解決方案

光伏電站按規模及上網方式，可以分為分布式光伏電站和地面式光伏電站。光伏電站涉及的的主要一次設備有光伏組件、匯流箱、逆變器、升壓變、環網柜、廠用電、外送電網等設備。光伏電力監控系統主要完成對這些設備的信號采集、集中控制、存儲、傳輸、交換、管理等功能。光伏電站電力監控系統主要要由計算機設備、服務器設備、網絡設備、通訊設備、存儲設備等關鍵設備組成。

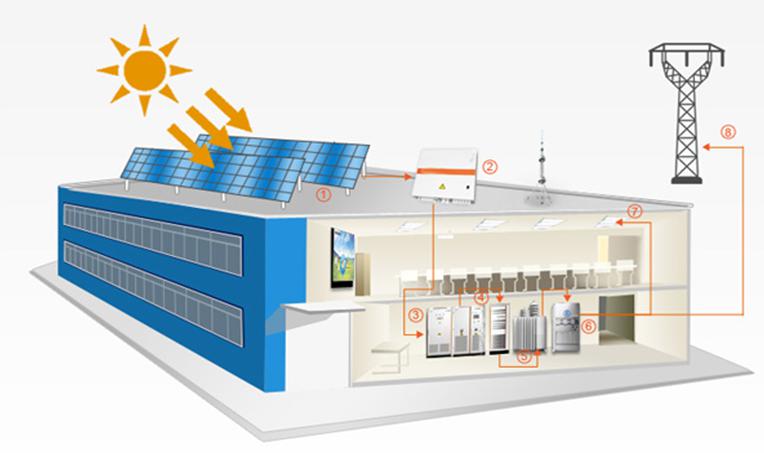

 分布式光伏電站監控






分布式光伏網絡拓撲結構

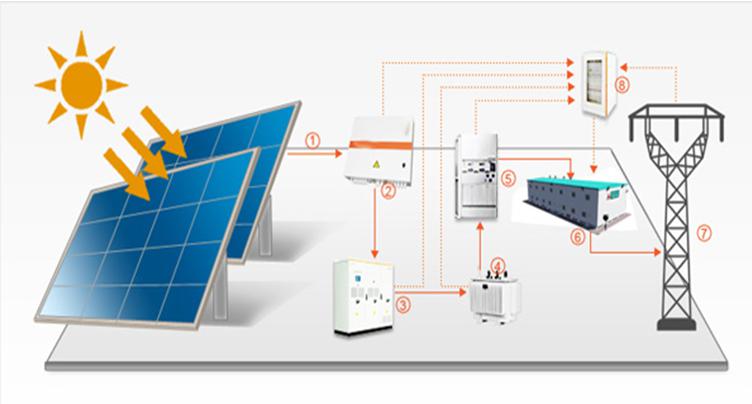

地面式光伏電站監控

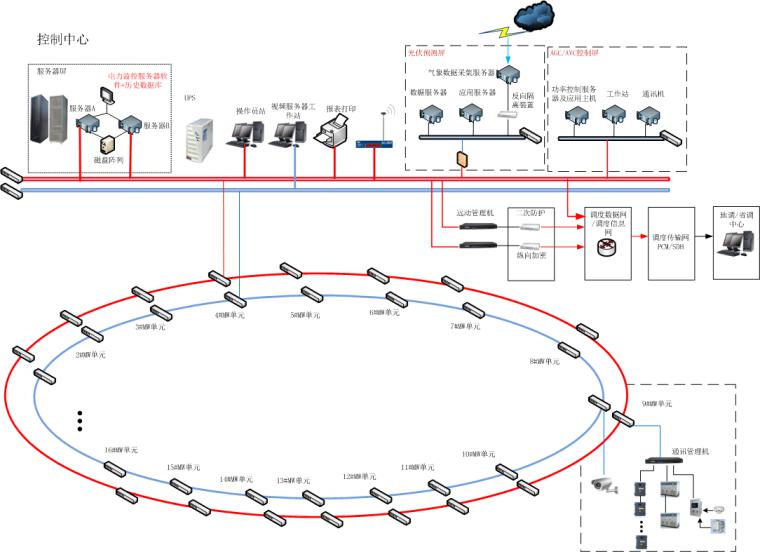

分布式光伏網絡拓撲結構



 光伏電站電力監控系統主要的監控對象有MW單元的箱式變壓器、匯流箱、逆變器、火災報警、視頻攝像頭等設備，集控站主要監控設備有高壓開關柜、二次保護測控裝置、交直流系統、故障錄波等設備。

光伏電站的監控電比較分散，因此光伏電站的組網方式可以采用有線和無線的結合、GPRS與WIFI的靈活應用、分布式通訊處理、移動互聯網等方式。

電力監控系統的數據要通過PCM、SDH、PTN轉發至省、市兩級電力公司的調度系統并接受電力公司的調度指令。
