福建電力基礎數據標準的研究與制訂

2013-11-20 10:55:27 電力信息化　點擊量：評論 (0)

摘要：企業信息化建設是一個復雜的系統工程，如何規范應用系統的開發和集成是一個重要的課題。基于福建電力信息化建設的實踐經驗，以信息工程原理為指導，提出通過建立基礎數據標準體系來指導、控制和協調企業應

期、最新修改日期、截止日期和訪問權限（職能域、角色、權限）等；附加類屬性包括備注等。

2.3 統一數據模型標準

統一數據模型標準的核心是統一規劃、建立面向企業各項業務的數據模型，為企業應用系統建設提供統一、標準的數據平臺。福建電力基于統一建模語言（UML）[5]作為數據模型的建模表示法，沒有定義自己的圖形符號或約束語言，而采用UML的圖形符號和約束語言（OCL）實現其目的。

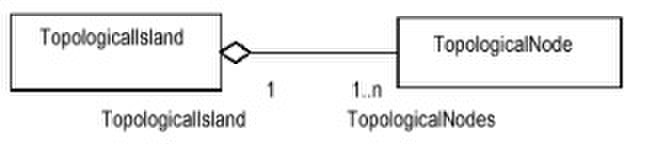

統一數據模型具有層次結構，并以包為組織結構。在每個包中，模型元素按照抽象語法（采用類圖）、結構良好規則（采用OCL）和語義（采用自然語言）來進行定義。統一數據模型的核心元素是類、對象、屬性和操作。類是一系列具有相同屬性、操作和語義的對象的描述。所有的對象都是類的實例。類的屬性描述對象的特征，而類的操作則處理屬性并執行其它的動作。屬性有屬性名和屬性類型，屬性類型可以是基本類型，也可以是類。操作具有名稱、類型和零到多個參數。統一數據模型的核心關系包括關聯、聚合和泛化。關聯是涉及類對象之間聯系的兩個或多個類之間的關系。關聯通常是雙向的，但也有單向關聯存在。關聯的兩端具有表示多少個對象可以被鏈接的重數——0到1（0..1）、1到1（1..1）、0到多（0..*，或*）或1到多（1..*）。關聯兩頭的類以某種角色參與關聯。如果在關聯上沒有標出角色名，則隱含地用類的名稱作為角色名。在統一數據模型中，沒有給關聯命名。聚合是一種特殊形式的關聯，它表示聚集體（整體）和組成部分（部分）之間的整體—部分關系。聚合的重數必須是1或0..1。圖2說明了TopologicalIsland 類與

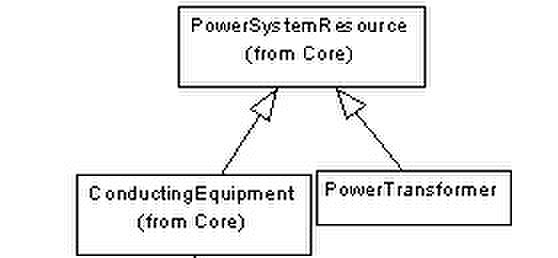

TopologicalNode類之間的聚集關系。一個TopologicalNode只能是一個TopologicalIsland的一個成員，但是一個TopologicalIsland卻能包括任意數目個（至少有一個）TopologicalNode。泛化是更一般的元素和更特殊的元素之間的關系。在任何可以使用更一般的元素的地方都可以使用相應的更特殊的元素的實例。圖3說明了一臺電力變壓器（Power Transformer）是電力系統資源（Power System Resource）的一種具體類型。
